Moderne Gas- und Dampfkraftwerke, die mittlerweile Wirkungsgrade jenseits der 60% erreichen, sind oftmals durch ein komplexes Produktionssystem charakterisiert. Sehr unterschiedliche Betriebseinheiten einschließlich zweier verschiedener Turbinentypen bilden ein Konstrukt mit hohen Anforderungen an die Organisation von Zuverlässigkeit und Sicherheit.

Zudem bilden die Gegebenheiten, wie zum Beispiel extrem heiße Oberflächen und Schmieröle, enorme Brandrisiken. Wird ein Brand in einem Kraftwerk nicht automatisch erkannt und unverzüglich gelöscht, drohen Millionenschäden: Selbst ein Brandschaden in einem Teilbereich kann die gesamte Stromerzeugung für längere Zeit unterbrechen. Ebenso können Fehldetektionen und Fehlauslösungen von Löschanlagen zum Kraftwerksstillstand führen. Zum Schutz von Personen, Sachwerten und der Umwelt ist ein durchdachtes und maßgeschneidertes Brandschutzkonzept notwendig.

In Kraftwerken kommt nahezu die gesamte Palette moderner Brandschutzeinrichtungen zum Einsatz. Für den Gebäudeschutz sind Sprinkleranlagen ein wichtiger Baustein. Diese können durch die Wahl der Sprinkler an die jeweiligen Anforderungen angepasst werden. Eine Brandmeldeanlage ergänzt den Gebäudeschutz in allen Bereichen. Die Signale der Brandmelder laufen in der Brandmelder- und Löschsteuerzentrale zusammen. Diese alarmiert gefährdete Personen sowie die Feuerwehr und übernimmt in vielen Fällen die Steuerung und Funktionsüberwachung der Brandschutzanlagen.

In Ergänzung zur Grundausstattung kommen für den Raum- und Einrichtungsschutz weitere Brandschutzsysteme in Gas & Dampfkraftwerken zum Einsatz:

Schutzbereiche

1
Dampfturbinen
2
Gasturbinen
3
Transformatoren
4
Elektro- & Schalträume
5
Serverräume
6
Kabelkanäle
7
Aufenthalts- und Büroräume
8
Öltanks
9
Kesselhäuser mit Abhitzkessel
  1. Dampfturbinen
    1 Dampfturbinen

    Schutzbereich

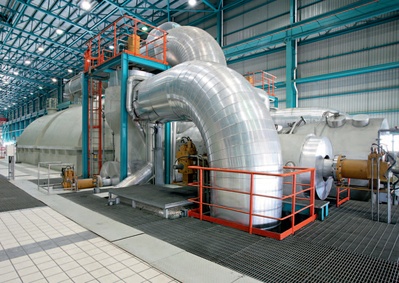

    Ob hydraulisch gesteuerte Ventile, Turbinen oder Generatorlager, ob Öl-Versorgungspumpen, Turbinen-
    Aufbereitungsräume oder Räume für Ölbehälter und Leitungen – all diese Abschnitte gehören zum Bereich
    Dampfturbinen.

    Risiken

    • Brennbare Flüssigkeiten
    • Undichte Stellen im Schmier- und Steuerölsystem
    • Heiße Oberflächen

    Brandschutz

    Die Löschung erfolgt vorzugsweise durch Auslösung der automatischen oder halbautomatischen Minifog ProCon Wassernebel-Löschanlage. Wegen der im Vergleich zu einer klassischen Sprühwasser-Löschanlage deutlich geringeren Beaufschlagung mit Löschwasser wird die Gefahr des thermischen Verzugs an heißen Turbinenbestandteilen bzw. im Turbinenlager dadurch erheblich reduziert. Die Auslösung der Löschanlagen erfolgt durch eine Brandmeldeanlage mittels intelligenten UniVario Flammen- und Wärmemelder. Diese können auch zur Prozessüberwachung eingesetzt werden.

  2. Gasturbinen
    2 Gasturbinen

    Schutzbereich

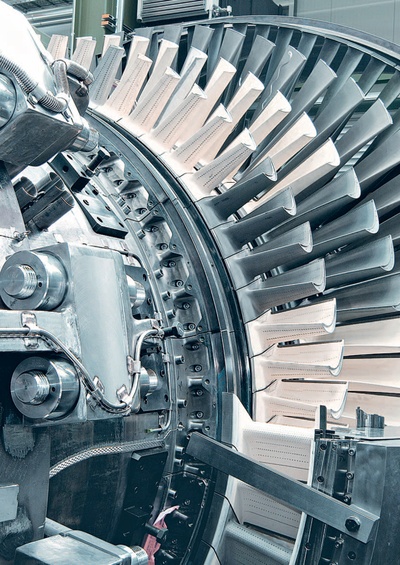

    Die Gasturbine ist das Herzstück des Gas- und Dampfkraftwerks. Ihre Hauptkomponenten sind aus Gründen des Lärmschutzes in einer Schallhaube untergebracht.

    Risiken

    • Heiße Oberflächen, an denen sich Schmieröl entzünden kann
    • Hohe Brandlast

    Brandschutz

    Kohlendioxid-Löschanlagen sorgen für die schnelle, rückstandsfreie Brandlöschung – auch in schwer zugänglichen Bereichen. Bei großen Turbinen werden häufig Niederdruck-CO2- Löschanlagen eingesetzt, da aufgrund der flüssigen Lagerung nur wenig Raum für viel Löschmittel benötigt wird. Alternativ bieten Minifog ProCon XP Hochdruck-Wassernebellöschanlagen zuverlässigen Schutz. Im Vergleich zu klassischen Sprühwasserlöschanlagen kommt Minifog ProCon XP jedoch mit etwa 95% weniger Löschwasser aus. Dieser extrem geringe Löschwassereinsatz reduziert die Gefahr von Wasserschäden und thermischem Verzug heißer Maschinenteile auf ein Minimum. Eine Brandmeldeanlage löst die Löschanlage mittels UniVario Flammen- und Wärmemeldern aus.

  3. Transformatoren
    3 Transformatoren

    Schutzbereich

    Transformatoren sorgen dafür, dass der Strom zur Verteilung im Netz bereitgestellt wird. Sie sind das
    Bindeglied zwischen der Turbine, den Generatoren der Turbine und dem Netz. Sie bestehen typischerweise aus den Bauteilen Trafogehäuse mit Kühler, Ölausgleichsgefäße und ölgefüllte Isolatoren.

    Risiken

    • Kurzschlüsse innerhalb der Transformatoren
    • Überhitzung
    • Austretendes Öl

    Brandschutz

    Bereits bei der Entstehung einer Überhitzung wird der Transformator automatisch abgeschaltet,
    um einen Brandausbruch zu verhindern. Die Basis für den Brandschutz bildet der Buchholzschutz. Dieser sorgt für das rechtzeitige Erkennen der notwendigen Kühlung hitzegefährdeter Bauteile. Die von Minimax nach neuen Erkenntnissen, Schutzzielen und Prüfkonzepten entwickelte Lösung TrafoProtect vervollständigt das Konzept. Die UL-zugelassenen Spezialdüsen, Viking Model A und Model C-1, erzielen bei Auslösung eine gleichmäßige Wasserverteilung. Hierbei werden explizit die Schutzziele „control“ und „suppression“ erfolgreich erreicht. Dabei kann gegenüber klassischen Sprühwasserlöschanlagen unter anderem der Wassereinsatz deutlich reduziert werden. Eine Brandmeldeanlagen löst die Löschanlage aus.

  4. Elektro- & Schalträume
    4 Elektro- & Schalträume

    Schutzbereich

    Schalträume sind sehr sensible und hochwertige Einrichtungen, die elementare Produktionsprozesse steuern. Sie enthalten elektrische Schalt- und Steuereinrichtungen sowie Doppelböden mit zahlreichen Verkabelungen. Bereits kleine Schäden können zu gravierenden Betriebsausfällen führen.

    Risiken

    • Kurzschlüsse
    • Leicht entzündliche Materialien

    Brandschutz

    Oxeo Inertgas-Löschanlagen bieten in Schalträumen einen zuverlässigen Schutz. Für kleinere Schalträume sind MX 1230 Feuerlöschanlagen eine wirtschaftliche Alternative. Die Auslösung der Löschanlage erfolgt durch eine Brandmeldeanlage mittels punktförmiger Rauchmelder oder HELIOS AMX5000 Ansaugrauchmelder.

  5. Serverräume
    5 Serverräume

    Schutzbereich

    Serverräume stellen einen wichtigen sensiblen Bereich dar. Hier werden Daten von hoher Bedeutung für die Geschäftstätigkeit gespeichert, verwaltet und über das Netzwerk ausgetauscht. Werden Daten durch einen Brand unwiederbringlich zerstört, kann dies für die Produktivität oder sogar die gesamte Zukunft eines Unternehmens beachtliche wirtschaftliche Konsequenzen haben.

    Risiken

    • Überhitzungen des technischen Equipments
    • Defekte wie Kurzschlüsse
    • Erhebliche Schäden auch bei kleinen Bränden

    Brandschutz

    Für kleine bis mittelgroße Serverräume bietet die MX 1230 Feuerlöschanlage die ideale Lösung. Sie löscht mit dem innovativen Löschmittel Novec™ 1230 rückstandsfrei und benötigt wenig Platz. Bei größeren Serverräumen sind Oxeo Inertgas-Löschanlagen ideal geeignet. Die Auslösung und Branderkennung der MX 1230 Feuerlöschanlage und Oxeo Inertgas-Löschanlagen erfolgt durch eine Brandmeldeanlage mit Rauchansaugsystem HELIOS AMX5000.

  6. Kabelkanäle
    6 Kabelkanäle

    Schutzbereich

    Ob Stromzufuhr oder Datenanbindung – für den Betrieb und die Versorgung eines Kraftwerkes werden viele Kabel benötigt. Zum Schutz und aus optischen Gründen werden die Kabel über Kabelkanäle verteilt und in Kabelräumen oder Kabelgeschossen gebündelt.

    Risiken

    • Technische Defekte wie Kurzschlüsse
    • Rasante Brandausbreitung

    Brandschutz

    Sowohl in Kabelkanälen als auch in Kabelräumen und -geschossen wird die Minifog ProCon Wassernebel-Löschanlage eingesetzt. Im Kabelkanal mit Impulsdüsen und in Kabelräumen bzw. -geschossen mit Zwillingshohlkegeldüsen ausgeführt, zeichnet sich die Wassernebel-Löschanlage durch ihren minimalen Wassereinsatz aus. Die Detektion und Auslösung der Wassernebel-Löschanlage erfolgt in kabelführenden Bereichen über Brandmeldeanlagen mit optischen Rauchmeldern.

  7. Aufenthalts- und Büroräume
    7 Aufenthalts- und Büroräume

    Schutzbereich

    Mitarbeiter und Gäste halten sich regelmäßig in Büros, Besprechungsräumen sowie in Speisesälen auf. Als Rückzugsmöglichkeiten des Personals dienen darüber hinaus Pausen- und Raucherräume sowie Teeküchen. Flure durchziehen als Hauptverkehrsweg das gesamte Gebäude.

    Risiken

    • Defekte an elektrischen Geräten wie Beamer oder Computern
    • Überhitzung der Beleuchtung
    • Kurzschlüsse an Getränkeautomaten

    Brandschutz

    Minifog EconAqua Wassernebel-Löschanlagen bieten platz- und wassersparenden Schutz und können an eine vorhandene Sprinkleranlage angeschlossen werden. In höheren Räumlichkeiten sorgen Sprinkleranlagen für zuverlässigen Brandschutz.

  8. Öltanks
    8 Öltanks

    Schutzbereich

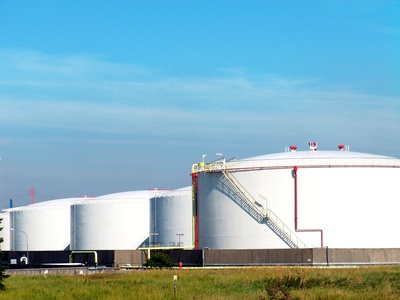

    In Gas- und Dampfkraftwerken, in denen Dual-Fuel-Tur binen eingesetzt werden, die sowohl mit Gas als auch mit Öl befeuert werden können, wird Treibstoff oder Heizöl in großen Tanks gelagert.

    Risiken

    • Blitzeinschlag
    • Funkenbildung durch statische Aufladung
    • Entzündung der Gase im Öltank

    Brandschutz

    Den optimalen Brandschutz bieten hier Schaum-Löschanlagen mit dem System-Kit MX TankFoam RTK. Das System erzeugt Schwerschaum, der im Brandfall von oben auf die brennende Flüssigkeitsoberfläche gegeben wird. Der Schaum wirkt sofort kühlend, erstickt die Flammen und schützt die bereits gelöschte Fläche vor einer Rückzündung. Mit einer Sprühwasserlöschanlage werden die Tank seiten wand und ggf. das Tankdach parallel gekühlt.

  9. Kesselhäuser mit Abhitzkessel
    9 Kesselhäuser mit Abhitzkessel

    Schutzbereich

    Aus Sicht des Brandschutzes müssen Kesselhäuser in Gas- und Dampfkraftwerken in zwei Bereiche unterteilt werden. Zum einen in den Bereich, in dem sich die technische Ausrüstung befindet, wie Speisewasserpumpen oder elektrische Schaltanlagen, und zum anderen in den Bereich des Kessels an sich, in dem der Dampf erzeugt wird und in dem sich kaum Brandlast befindet.

    Risiken

    • Technische Defekte wie Kurzschlüsse
    • Austretendes Öl durch Leckagen im Ölversorgungssystem
    • Heiße Oberflächen oder Funkenbildung, die Getriebeöl entzünden

    Brandschutz

    Minifog ProCon Wassernebel-Löschanlage bekämpft ein Feuer schnell und zuverlässig bei deutlich reduziertem Löschwassereinsatz als klassische Sprühwasserlöschanlagen. Eine Brandmeldeanlage löst die Löschanlage aus. Im Bereich des Kessels stehen für den manuellen Erstangriff Wandhydranten zur Verfügung.
